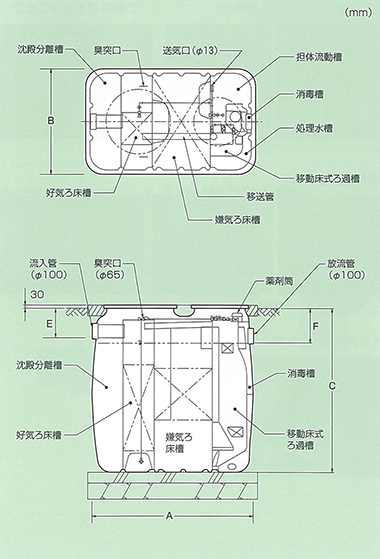

KZ型 構造図／仕様概要
| 型 式 | KZ-5 | KZ-7 | KZ-10 | |
処理対象人員(人) |
5 | 7 | 10 | |
日平均汚水量(ｍ3/日) |
1.0 | 1.4 | 2.0 | |
本体寸法 (ｍｍ) |
長さＡ | 1,580 | 2,120 | 2,790 |
| 幅 Ｂ | 980 | 980 | 1,200 | |
| 高さＣ | 1,525 (※1 1,555) | 1,550 (※1 1,580) | ||
マンホール ｍｍ(個) |
φ450(1) φ600(1) |
φ450(3) |
φ450(2) φ600(1) |
|
マンホールカバー材質 |
プラスチックまたは鋳鉄 | |||
流入・放流管径(ｍｍ) |
φ100 | |||
流入管底E(ｍｍ) |
270(※1 300) | 300(※1 330) | ||
放流管底F(ｍｍ) |
320(※1 350) | 350(※1 380) | ||
送気口径(ｍｍ) |
φ13 | |||
| 容量 (ｍ3) |
好気ろ床槽 |
0.105 | 0.146 | 0.208 |
沈澱分離槽 |
0.432 | 0.605 | 0.850 | |
嫌気ろ床槽 |
0.528 | 0.738 | 1.053 | |
担体流動槽 |
0.205 | 0.285 | 0.432 | |
移動床式ろ過槽 |
0.067 | 0.094 | 0.130 | |
処理水槽 |
0.054 | 0.072 | 0.525 | |
消毒槽 |
0.015 | 0.015 | 0.021 | |
総容量 |
1.406 | 1.955 | 3.219 | |
| ブロワ | 方式 |
電磁ダイアフラム式 | ||
型式 |
AP-60F | AP-80F | AP-120 | |
吐出風量(Ｌ/分) |
60 | 80 | 120 | |
消費電力(Ｗ) |
35 | 51 | 97 | |
吐出口径 |
13Ａ | |||
製品重量(ｋｇ) |
150 | 180 | 280 | |
※1 本体寸法の高さC、流入管底、放流管底は、マンホール天端からのサイズはプラス30ｍｍになります。 注1 標準はT-2マンホール仕様 |
||||
