KZ-(D)型(放流ポンプ槽付) 構造図/仕様概要

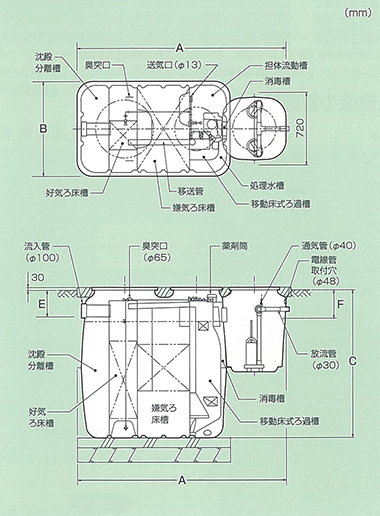

構造図

型 式 KZ-5(D) KZ-7(D) KZ-10(D)
本体寸法
(mm)
長さA 2,160 2,700 3,360
幅 B 980 1,200
高さC

1,525 (※1 1,555)

1,550 (※1 1,580)
 マンホール mm(個)
φ450(2)
φ600(1)
φ450(4)
φ450(3)
φ600(1)
 放流管径(mm)
φ30
 流入管底E(mm)
270 (※1 300) 300 (※1 330)
 放流管底F(mm)
215 (※1 245)
 ポンプ槽容量(m3)
0.060
ポンプ50/60Hz
 仕様
フロートスイッチ付自動交互運転水中ポンプ

 台数(台)

2
 出力(kW)
0.15
 吐出量
 (L/分)
40
 揚程(m)
3.9/5.3
 製品重量(kg)
190 220 320
※1 本体寸法の高さC、流入管底、放流管底は、マンホール天端からのサイズはプラス30mmになります。
注1 放流ポンプのコード長さは標準10m(電線管取出口より約9m)となります。
注2 放流ポンプ槽付はエアーの逃げ場がないため、臭突管(排気)工事をしてください。
注3 型式認定番号、型式適合認定番号、登録番号は弊社の窓口までお問い合わせください。
注4 その他の仕様概要はKZ型と同じです。
